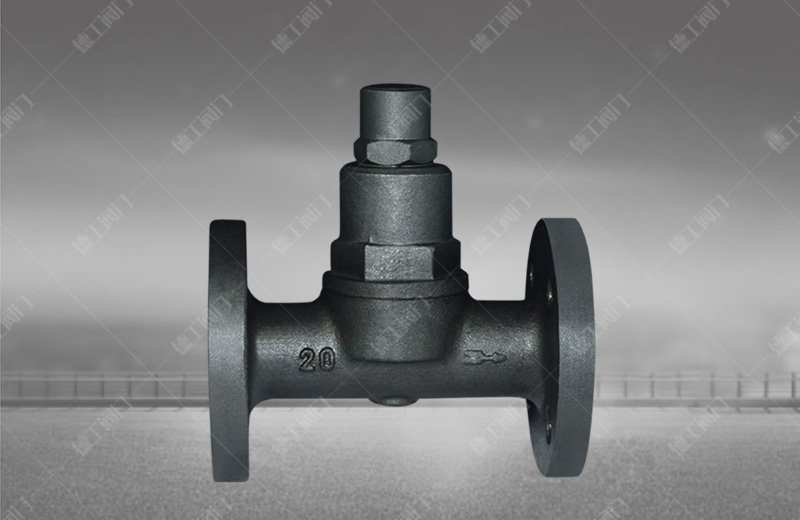

可調雙屬片式疏水閥（TB5F型）

技術參數

產品型號：TB5(3/6/11)F
公稱通徑：DN15~50mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927

產品詳情

產品概述

可調雙屬片式疏水閥（TB5F型）工作原理是由雙金屬片感溫元件帶動閥心進行開關閥門。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。

適用范圍

可調雙屬片式疏水閥（TB5F型）用于蒸汽主管、分汽缸、蒸汽伴熱管線、散熱器、低溫加熱槽、夾屑鍋等。

特點及性能

1、新型SCCV關閉系統設計，關閉可靠，壽命長久。
2、排放溫度可調整,有效地利用高溫凝結水中的顯熱,節能效果顯著。
3、排放溫度在管網運行時就可進行，并可任意角度安裝。
4、閥前始終存有高溫凝結水，形成可靠的水封，無蒸汽泄漏。
5、抗水擊，排空氣性能優良。
6、動作時無噪音，有利于保護環境。
7、通汽初始，閥門全部開啟，低溫冷凝水和空氣迅速排除。大大縮短設備啟動時間。
8、內部零件全都用不銹鋼制造，抗腐蝕、汽蝕。

主要外形及連接尺寸

產品型號	公稱通徑（DN）	連接方式	使用壓力（MPa）	最高允許溫度（℃）	調整溫度范圍（℃）	外型尺寸				參考重量（Kg）
						L	H1	H2	W
TB6	15～20	螺紋	0.01～1.6	220	50～180	90	108	25	63	1.8
	25					95
TB6F	15～20	法蘭	0.01～1.6	220	50～180	150	108	25	63	3.2
	25					160				3.9
	32～50					230				5.6
TB6W	15～20	承插焊	0.01～1.6	220	50～180	90	108	25	63	1.8
	25					95
TB11	15～20	螺紋	0.01～1.6	220	50～190	90	108	25	63	1.8
	25					95
TB11F	15～20	法蘭	0.01～1.6	220	50～190	150	108	25	63	3.2
	25					160				3.9
	32～50					230				5.6
TB11W	15～20	承插焊	0.01～1.6	220	50～190	90	108	25	63	1.8
	25					95
TB3	15～20	螺紋	0.01～1.6	350	50～190	80	90	23	56	1.5
	25					85
TB3F	15～20	法蘭	0.01～1.6	350	50～190	150	90	23	56	3.3
	25					160				4.2
TB3W	15～20	承插焊	0.01～1.6	350	50～190	80	90	23	56	1.5
	25					85
TB5	15～20	螺紋	0.01～2.1	350	50～200	80	90	23	56	1.5
	25					85
TB5F	15～20	法蘭	0.01～2.1	350	50～200	150	90	23	56	3.3
	25					160				4.2
TB5W	15～20	承插焊	0.01～2.1	350	50～200	80	90	23	56	1.5
