您當前位置：行業與產品 >> 閘閥系列 >> 電動法蘭閘閥

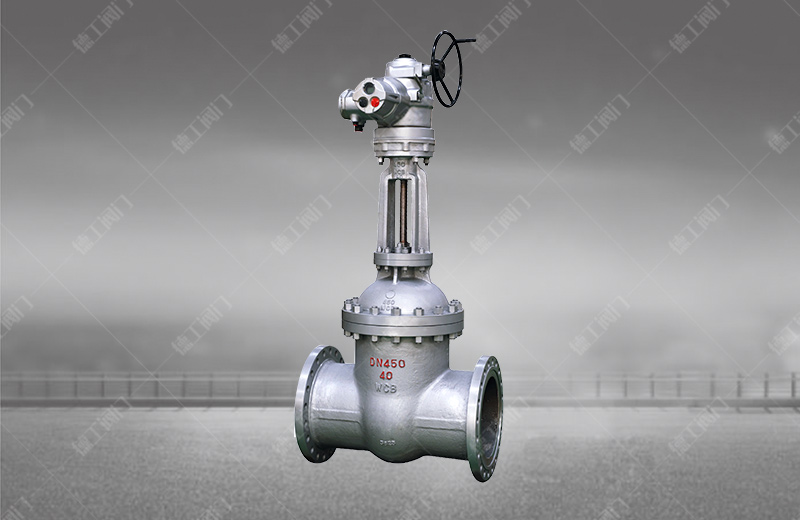

電動法蘭閘閥

技術參數

產品型號：Z941H
公稱通徑：DN40～500mm
壓力范圍：PN10～420MPa
工作溫度：-29℃～+600℃
主體材質：碳鋼、不銹鋼、合金鋼
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131

產品詳情

產品概述

電動法蘭閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，切斷或接通管路介質。電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。該閥是通過驅動閘板沿通道軸線垂直方向移動切斷接通介質流的控制部件，在使用過程中，閥門必須是全開或全關，不能用作調節流量。

結構與特點
1、選材考究，符合國內外相關標準，材料的全面質量高。
  2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
  3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
  4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
  5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
  6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

主要性能規范

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	強度水（MPa）	密封（水）空氣（MPa）	低壓密封空氣（MPa）	工作溫度(℃)	適用介質
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸類
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

主要零件材質

閥體/閥蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名稱	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
閘板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
閥桿	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
壓蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

主要外形尺寸及重量

公稱壓力 PN(MPa)	通徑 DN(mm)	L	D	D1	D2	b	Z-ød	D3	H	H1	D0	重量 (kg)
1.6	40	240	150	110	88	20	4-ø17.5	164	602	602	300	68
	50	250	165	125	102	20	4-ø17.5	164	610	610	300	69
	65	270	185	145	122	20	4-ø17.5	164	612	612	300	80
	80	280	200	160	133	20	8-ø17.5	195	690	690	300	83
	100	300	220	180	158	20	8-ø17.5	220	833	833	300	94
	125	325	250	210	184	22	8-ø17.5	268	867	876	300	125
	150	350	285	240	212	24	8-ø22	280	958	958	300	160
	200	400	340	295	268	26	12-ø22	370	1096	1096	300	225
	250	450	405	355	320	30	12-ø26	460	1244	1244	300	348
	300	500	460	410	370	30	12-ø26	530	1430	1474	400	485
	350	550	520	470	430	34	16-ø26	610	1565	1663	400	696
	400	600	580	525	482	36	16-ø30	710	1735	1886	400	1000
	500	700	715	650	585	44	20-ø33	5860	1961	2181	400	1064
