您當前位置：行業與產品 >> 閘閥系列 >> 大口徑電動閘閥

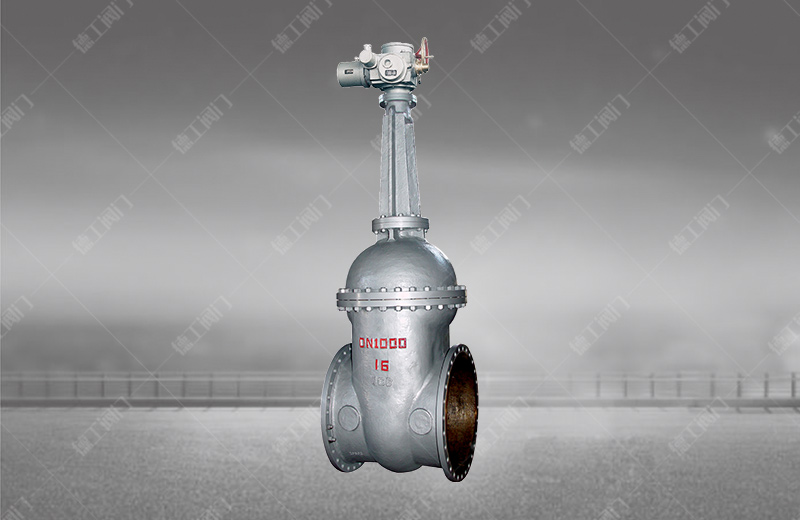

大口徑電動閘閥

技術參數

產品型號：Z941H
公稱通徑：DN100~1200mm
公稱壓力：PN1.6～4.0MPa
工作溫度：≤-29℃～550℃
主要材質：WCB、ZGlCr5MO、ZGlCrl8Ni9Ti、ZG00Crl7Nil4M02
適用介質：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等
操作方式：手動、齒輪傳動、電動、氣動等
連接端尺寸：GB/T12221、JB79
檢驗與試驗：JB/T9092

產品詳情

主要用途

大口徑電動閘閥適用于公稱壓力PN1.6～4.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

結構與特點

1、選材考究，符合國內外相關標準，材料的全面質量高。

2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

應用規范

設計與制造		GB/T12234
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
標志		GB/T12220
供貨		JB/T7928

主要零件材料及用途

閥體	閥蓋	閥板	閥座	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO		ZGlCr5M0+ Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti		1Crl7Ni2	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	硝酸類、堿類	200
ZG00Crl7Nil4M02		316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲銨液、磷酸	200

主要外形尺寸

型號	1.6MPa
型號	DN	L	D	D1	D2	b	Z-φd	H	電裝型號
面法蘭 RF Z940/941H/Y/W/F -16C/P/R/I 16I	100	300	215	180	155	20	8-φ18	787	DZW20
	125	325	245	210	185	22	8-φ18	934	DZW20
	150	350	280	240	210	24	8-φ23	955	DZW20
	200	400	335	295	265	26	12-φ23	1105	DZW30
	250	450	405	335	320	30	12-φ25	1343	DZW30
	300	500	460	410	375	30	12-φ25	1516	DZW45
	350	550	520	470	435	34	16-φ25	1678	DZW90
	400	600	580	525	485	36	16-φ30	1849	DZW120
	450	650	640	585	545	40	20-φ30	1937	DZW120
	500	700	705	650	608	44	20-φ34	2234	DZW180
	600	800	840	770	718	48	20-φ41	2432	DZW250
	700	900	910	840	788	50	24-φ41	2489	DZW250
	800	1000	1020	950	898	52	24-φ41	2643	DZW350
	900	1100	1120	1050	998	54	28-φ41	2935	DZW500
	1000	1200	1255	1170	1100	56	28-φ48	3410	DZW500
	1200	1300	1485	1390	1325	58	32-φ54	3850	DZW500
